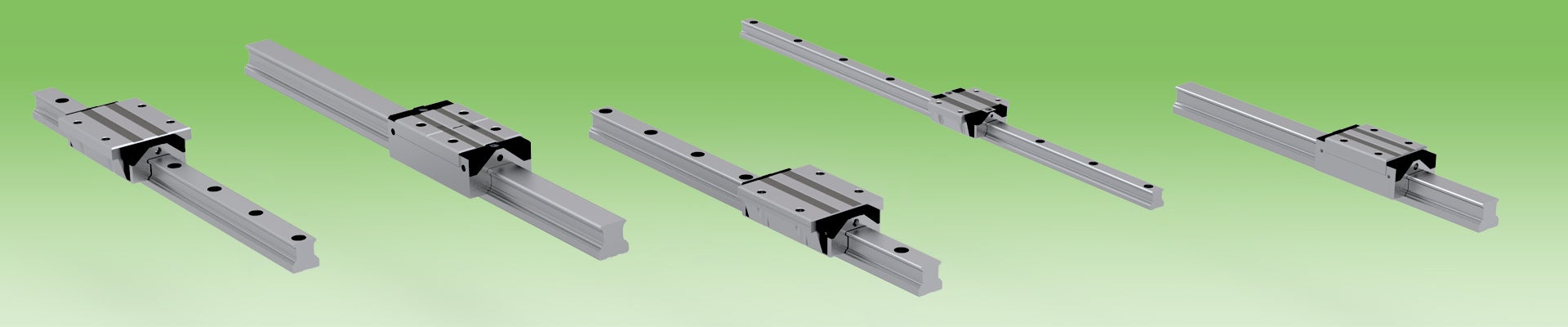

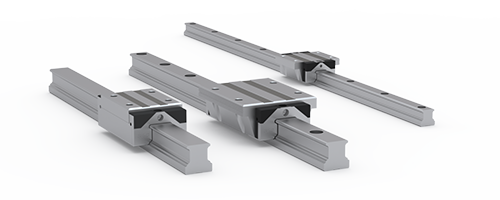

SKENSTYRNING HRC/ARC/ERC

Kulkedja som alternativ

Skenstyrning med kulkedja som alternativ för storlekar 15-45. I HRC/ARC/ERC systemen är de fyra stålkulraderna arrangerade i en O-form som ger en 45 graders kontaktvinkel mot skenan, vilket gör att skenstyrningen uppnår lika hög belastningskapacitet i alla fyra riktningarna. Skenstyrningen har även större och fler stålkulor som ökar lastkapaciteten, momentet och vridstyvheten.

O-form                                                           X-form

Tyst gång och förlängd livslängd med kulkedja

Skenstyrning med kulkedja håller kulorna separerade i vagnen och erbjuder hög kontaktyta mellan kulor och kulkedja, vilket hjälper till att hålla smörjmedelsfilmen intakt och ger låg ljudnivå med förlängd livslängd. Kulkedjan påverkar inte vagnens dimensioner, de kan således användas på samma typ av skenor.

Skenstyrning med kulkedja

Traditionell skenstyrning



1. Integrerad smörjning (övre)
2. Ändgavel
3. Slitstark ändtätning med låg friktion
4. Integrerad smörjning (undre)
5. Kulkedja
6. Förstärkningsplatta i rostfritt stål


Dammtät design

Den helt täta designen hjälper till att förhindra att damm tränger in och minskar förlusten av smörjmedel, vilket ofta leder till utökad livslängd.

Förstärkningsplatta

Den L-formade förstärkningsplattan i rostfritt stål med nedre spärrar hjälper till att täcka och stärka ändgaveln, vilket tillåter hög hastighet/stötrika laster.

Keramiska kulor med många fördelar

I samarbete med CeramicSpeed kan vi nu erbjuda en uppgradering av ditt skenstyrningssystem med keramiska kulor och/eller ytbehandling. Ytbehandlingarna från CeramicSpeed ger lång livslängd, hög korrosionsbeständighet samt slitage- och friktionsdämpande egenskaper. Keramiska kulor är korrosionsfria, slitstarka och har låg vikt. Kontakta oss för mer information.
